Swin Transformer的算法原理详解

前言

#

在前面的博客中，我简单介绍了ViT这一初始模型的结构， 同时也提到了，ViT风格模型有着诸多变体，今天我将介绍由微软出品的Swin Transformer系列变体，介绍关于他的核心改进和算法原理，以及代码实现。
如果你还没有阅读上一篇博客， 建议先阅读完再来阅读本篇，本篇博客将会重点聚焦算法原理，偏基础的ViT细节将不会在这篇文章中提及。 同时，这将会是一个新的系列，我将拆分讲解更多的模型结构，从CNN到Transformer架构，从经典的VGG16到最近的DETR，敬请期待。

Swin Transformer核心算法原理

#

Swin Transformer的核心改进总体上可以分成四个点：

• 窗口注意力（W-MSA）—— 解决计算复杂度问题
• Patch Merging —— Stage 之间的下采样，构建多尺度金字塔
• 移位窗口（SW-MSA）—— 解决窗口之间信息隔绝问题
• 相对位置编码 —— 替代 ViT 的绝对位置编码

接下来我将逐一介绍上述的改进。

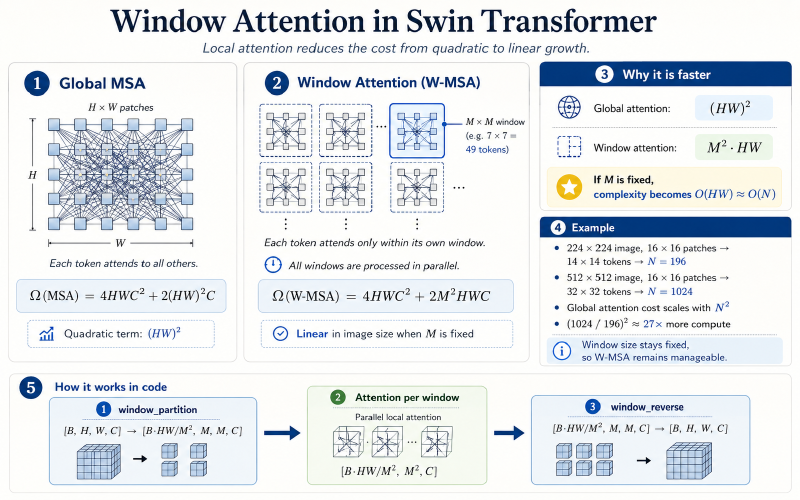

1.窗口注意力（W-MSA）

#

首先让我们回顾一下ViT的核心学习机制——多头注意力机制，如果你有一定算法与数据结构基础，就能相当轻松地发现，整套算法的计算复杂度是$O(N^2)$， N是指的Token数量。如一张224x224分辨率的图片用16x16的Patch切，N = 196，此时的复杂度还能够勉强接受。但如果要输入更高分辨率的图像以换取对小目标物体的敏感度的话，复杂度将会暴涨。比如512×512，$N$就变成 1024，复杂度暴增 27 倍，根本跑不动。
那么Swin Transformer提出的解法是怎样的呢，就是把注意力限制在固定大小的局部窗口（默认7x7=49个token）。 每个token只和同一窗口内的其他token做注意力计算，窗口之间完全并行处理。

设图像被切成 $H \times W$ 个 patch，窗口大小为 $M \times M$， 全局注意力和窗口注意力的计算复杂度对比如下：

其中 $C$ 是每个 token 的 embedding 维度。 可以看到，全局注意力的复杂度包含 $(HW)^2$ 项，随分辨率平方增长； 而窗口注意力将这一项替换为 $M^2 \cdot HW$， 由于窗口大小 $M$ 是固定常数（默认为 7），复杂度退化为关于图像尺寸的线性复杂度 $O(N)$， 这使得 Swin 可以处理任意分辨率的输入而不会出现显存爆炸。

如果图像输入分辨率是 224×224，按照 $M=7$ 的窗口大小划分：

• 图像首先经过 Patch Embedding，用 4×4 的 patch 切分，得到 $\frac{224}{4} \times \frac{224}{4} = 56 \times 56$ 个 token
• 再按 $M=7$ 的窗口划分，共得到 $\frac{56}{7} \times \frac{56}{7} = 8 \times 8 = 64$ 个窗口
• 每个窗口内有 $7 \times 7 = 49$ 个 token，仅在窗口内部做注意力计算

复杂度对比：

窗口注意力的计算量仅为全局注意力的 $\dfrac{49}{3136} \approx \dfrac{1}{64}$， 计算量降为原来的 1/64，代价只是把感受野从全局缩小到了单个窗口内， 而当输入分辨率继续升高时，这一比例还会进一步拉大。

在代码中，“切窗口"和"还原窗口"由两个函数完成：

def window_partition(x, window_size: int):
    """将特征图切分为一个个独立的窗口
    [B, H, W, C] -> [num_windows*B, window_size, window_size, C]
    """
    B, H, W, C = x.shape
    x = x.view(B, H // window_size, window_size, W // window_size, window_size, C)
    return x.permute(0, 1, 3, 2, 4, 5).contiguous().view(-1, window_size, window_size, C)

def window_reverse(windows, window_size: int, H: int, W: int):
    """将计算完注意力的窗口还原回完整特征图
    [num_windows*B, window_size, window_size, C] -> [B, H, W, C]
    """
    B = int(windows.shape[0] / (H * W / window_size / window_size))
    x = windows.view(B, H // window_size, W // window_size, window_size, window_size, -1)
    return x.permute(0, 1, 3, 2, 4, 5).contiguous().view(B, H, W, -1)

window_partition 把形状为 $[B, H, W, C]$ 的特征图， 按照窗口大小切分成 $\frac{H}{M} \times \frac{W}{M}$ 个窗口， 每个窗口展平为 $[M^2, C]$ 的 token 序列， 所有窗口拼成一个大 batch $[\frac{HW}{M^2} \cdot B,\ M^2,\ C]$， 一次性送入注意力模块并行计算，效率极高。 计算完成后，window_reverse 再把所有窗口拼回完整的特征图。

然而，窗口注意力引入了一个新的问题：窗口之间的信息完全隔绝。 每个 token 只能看到自己窗口内的邻居，不同窗口的 token 永远无法交流， 模型的感受野被硬性限制在一个窗口内，这显然不够。 这正是 Swin Transformer 第二个核心改进——移位窗口（SW-MSA） 要解决的问题。

2. 编码器整体结构

#

在详细讲述 Patch Merging 与 SW-MSA 之前，我们必须先弄清楚编码器的整体结构。

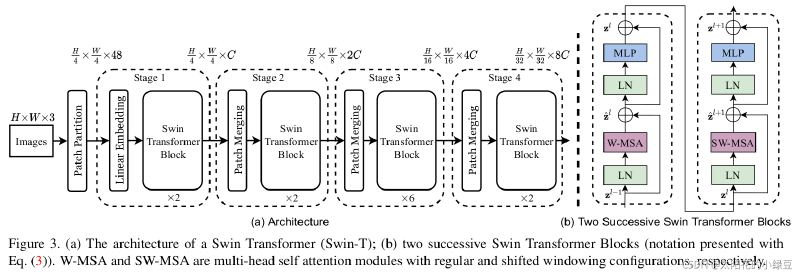

完成 Patch Embedding 后，Swin Transformer 的编码器由 4 个 Stage 串联而成， 每个 Stage 内部包含若干个 SwinTransformerBlock（简称 Block）， 每个 Block 的结构和 ViT 的 Encoder Block 完全一致： Pre-LN → 注意力 → 残差 → Pre-LN → MLP → 残差。

以 Swin-Tiny 为例，4 个 Stage 的 Block 数量和通道数如下：

对应代码中的工厂函数配置：

def swin_tiny_patch4_window7_224(num_classes=1000):
    return SwinTransformer(
        embed_dim=96,
        depths=(2, 2, 6, 2),       # 4个Stage的Block数
        num_heads=(3, 6, 12, 24),  # 每个Stage的注意力头数
        window_size=7,
    )

可以看到两个规律：

• 通道数每个 Stage 翻倍：$96 \to 192 \to 384 \to 768$，由 embed_dim * 2^i 决定
• 分辨率每个 Stage 减半：$56 \to 28 \to 14 \to 7$，由 Stage 之间的下采样操作完成

这种"分辨率减半、通道翻倍"的层级结构，和经典 CNN（如 ResNet）的设计如出一辙， 这也是 Swin 能够直接对接 FPN 做检测和分割的根本原因——每个 Stage 的输出就是一个尺度的特征图。

3. Patch Merging——下采样与通道变化

#

Stage 与 Stage 之间的分辨率减半，由 Patch Merging 完成。 它的作用类似于 CNN 中的步长为 2 的卷积或池化，负责把空间分辨率压缩、通道数扩展。

具体操作：把特征图上每个 $2 \times 2$ 的相邻 patch 组合成一组， 将这 4 个 patch 的特征向量在通道维度上拼接，再经过一个 Linear 层压缩通道。

以 Stage 3 到 Stage 4 的过渡为例，输入是 $14 \times 14$ 个 patch，每个 patch 的维度是 $C=384$：

取出 $2 \times 2$ 邻域的 4 个 patch，在通道维拼接：

patch 数量减少为原来的 $\frac{1}{4}$：

此时形状为 $[B,\ 49,\ 1536]$，再经过一个 $1536 \to 768$ 的 Linear 层压缩：

为什么通道是 $2C=768$ 而不是 $4C=1536$？

这是有意为之的设计。4 个 patch 拼接后通道变为 $4C$， 但如果直接保留 $4C$，每个 Stage 的计算量会以 4 倍速增长，很快变得不可接受。 通过 Linear 层压缩到 $2C$，在保留空间下采样的同时， 将计算量的增长控制在可接受的范围内——分辨率减半带来的计算量减少（$\frac{1}{4}$） 恰好被通道翻倍的增加（$\times 4$）部分抵消，净效果是每个 Stage 的总计算量大致持平。

对应代码：

class PatchMerging(nn.Module):
    def __init__(self, input_resolution, dim, norm_layer=nn.LayerNorm):
        super().__init__()
        self.reduction = nn.Linear(4 * dim, 2 * dim, bias=False)  # 4C → 2C
        self.norm = norm_layer(4 * dim)

    def forward(self, x, H, W):
        B, L, C = x.shape
        x = x.view(B, H, W, C)
        # 取出2×2邻域的4个patch，在通道维拼接
        x = torch.cat([
            x[:, 0::2, 0::2, :],  # 左上
            x[:, 1::2, 0::2, :],  # 左下
            x[:, 0::2, 1::2, :],  # 右上
            x[:, 1::2, 1::2, :],  # 右下
        ], dim=-1)                 # [B, H/2, W/2, 4C]
        H_out, W_out = H // 2, W // 2
        # LayerNorm + Linear 压缩通道：4C → 2C
        return self.reduction(self.norm(x.view(B, -1, 4 * C))), H_out, W_out

4. 移位窗口（SW-MSA）——打破窗口间的信息壁垒

#

层与层之间的交替

在每个 Stage 内部，相邻两个 Block 交替使用两种注意力方式：

# BasicLayer 中，按奇偶为每个 Block 分配 shift_size
SwinTransformerBlock(
    ...,
    shift_size = 0 if (i % 2 == 0) else window_size // 2
    # 偶数 Block → shift_size=0 → W-MSA（普通窗口）
    # 奇数 Block → shift_size=3 → SW-MSA（移位窗口）
)

为什么要交替？ W-MSA Block 负责窗口内部的精细交流，其输出作为下一个 Block 的输入； SW-MSA Block 把窗口整体偏移 $\lfloor M/2 \rfloor = 3$ 个 patch， 让上一层被窗口边界隔开的相邻 token 得以在同一窗口内相遇，完成跨边界的信息交流。 两个 Block 串联，局部交流与跨窗口交流各做一次，形成完整的感受野扩展。

直接移位的问题

如果直接把 $7 \times 7$ 的窗口向右下偏移 3 个 patch， 右下侧图像边缘区域会"移出"特征图，而左上方的图像则会凸出来，产生大小不一的残缺窗口，无法并行处理。 以 $14 \times 14$ 的特征图为例：

移位后：出现宽度为 3、4、7 的混合窗口，沿两个维度共有 3×3 = 9 种组合，无法统一处理

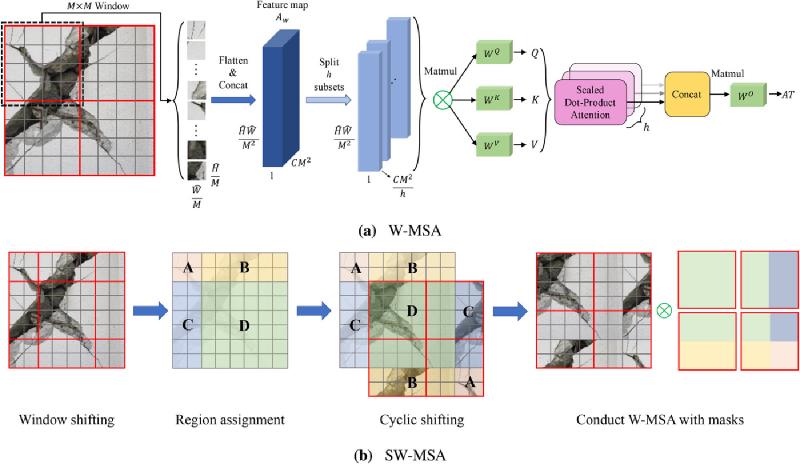

Cyclic Shift：循环折叠

Swin 的解法是不真正"移动"窗口，而是对整张特征图做循环滚动—— 窗口向右下方偏移 $M/2$，右下角随之出现空缺，左上角的图片会凸出窗口 torch.roll 通过循环滚动把左侧和上方的 patch 补到左上角的空缺处：

# 特征图向左上方循环滚动，等价于窗口向右下方偏移
x = torch.roll(x, shifts=(-self.shift_size, -self.shift_size), dims=(1, 2))

以 $14 \times 14$、$M=7$、$\text{shift}=3$ 为例，循环滚动后：

• 原本位于左上角 $[0:3,\ 0:3]$ 区域的 patch，折叠到了右下角 $[11:14,\ 11:14]$ 的空缺处
• 特征图总 token 数不变，仍是 $14 \times 14 = 196$ 个
• 按 $7 \times 7$ 正常切分，仍得到 4 个形状统一的完整窗口，可以一次性并行处理




根据示意图来看，折叠后，依旧是四个形状统一的完整窗口，但显然除去左上角的窗口，其他的窗口都或多或少会有本不应该相邻的区域又拼接， 而他们之间是不应该互相计算注意力的，这就需要使用注意力掩码登场了。

Attention Mask——屏蔽不合法的 token 对

折叠后，部分窗口内同时包含了图像中本不相邻的区域，这样不相邻的区域不应该互相计算注意力， 需要增添一个掩码以消除这一问题。

解决方案是在初始化时预先计算好一个 attn_mask， 把同一窗口内来自不同区域的 token 对的注意力分数强制置为 $-100$：

即注意力权重趋近于 0，效果等同于完全屏蔽，但不需要任何额外的分支处理。

attn_mask 的计算逻辑是：把特征图划分为 9 个区域并分别编号（0-8）， 切分成窗口后，同一窗口内编号不同的 token 对就是需要屏蔽的非法对：

@staticmethod
def _compute_attn_mask(H, W, window_size, shift_size):
    img_mask = torch.zeros(1, H, W, 1)
    # 把特征图按滑动切片划分为9个区域，分别赋予编号 0-8
    h_slices = (slice(0, -window_size),
                slice(-window_size, -shift_size),
                slice(-shift_size, None))
    w_slices = (slice(0, -window_size),
                slice(-window_size, -shift_size),
                slice(-shift_size, None))
    cnt = 0
    for h in h_slices:
        for w in w_slices:
            img_mask[:, h, w, :] = cnt
            cnt += 1  # 共 9 个区域，编号 0-8

    # 切窗口，得到每个窗口内所有 token 的区域编号
    mask_windows = window_partition(img_mask, window_size)  # [nW, M, M, 1]
    mask_windows = mask_windows.view(-1, window_size * window_size)  # [nW, M*M]

    # 同一窗口内，两个 token 编号相减不为 0 → 来自不同区域 → 置为 -100
    attn_mask = mask_windows.unsqueeze(1) - mask_windows.unsqueeze(2)  # [nW, M*M, M*M]
    return attn_mask.masked_fill(attn_mask != 0, -100.0) \
                    .masked_fill(attn_mask == 0, 0.0)

这个 mask 在初始化时计算一次，注册为 buffer，推理时直接复用：

# 在 forward 中加到注意力分数上
if mask is not None:
    nW = mask.shape[0]
    attn = attn.view(B_ // nW, nW, self.num_heads, N, N) \
               + mask.unsqueeze(1).unsqueeze(0)
    attn = attn.view(-1, self.num_heads, N, N)
attn = attn.softmax(dim=-1)

计算完成后，反向滚动还原特征图位置：

x = torch.roll(x, shifts=(self.shift_size, self.shift_size), dims=(1, 2))

整个 SW-MSA 的完整流程：

所有 token 在每一层都被注意力完整覆盖，没有任何遗漏， 只是被 mask 屏蔽的非法 token 对实际上不产生信息交流—— 这是在不增加任何计算量的前提下，实现跨窗口信息流动的完整方案。

5. 整体梳理

#

这是 Swin Transformer 中最精华也是最难理解的部分，我们再做一次完整的数据流梳理。

Stage 的概念

一个 Stage 可以类比为 ViT 中的若干个 Encoder Block 串联， 但在 Stage 尾部额外接了一个 Patch Merging 模块负责下采样—— 分辨率减半、通道翻倍，从而构建出类似 CNN 中 FPN 的多尺度特征金字塔。 正是这个层级结构，让 Swin Transformer 能够同时感知大目标和小目标， 成为检测和分割任务的强力骨干，也是它能在 COCO 等传统视觉基准上大幅刷新记录的根本原因。

Stage 内部结构

Stage 内部的每个 Block 结构与 ViT 完全一致：Pre-LN → 注意力 → 残差 → Pre-LN → MLP → 残差

唯一的区别是注意力机制被替换为 W-MSA 和 SW-MSA 的交替组合—— 偶数编号（从0开始）的 Block 使用普通窗口注意力（W-MSA），奇数编号的 Block 使用移位窗口注意力（SW-MSA）， 因此同一 Stage 内永远不会出现两个相同类型的 Block 相邻的情况。

完整数据流（以 Swin-Tiny，输入 224×224 为例）

最终根据任务类型分叉：

• 分类：全局平均池化 → Linear → $[B,\ \text{num\_classes}]$
• 检测 / 分割：各 Stage 输出 reshape 为 2D 特征图，返回 p2/p3/p4/p5 四个尺度（在每个 stage 进行 patch merging 之前提取）

6. 相对位置编码

#

介绍完窗口注意力和移位窗口，还有一个细节值得单独拿出来讲—— Swin Transformer 用相对位置编码替换了原始 ViT 中的绝对位置编码。

为什么要换掉绝对位置编码

#

ViT 的绝对位置编码是一个形状为 $[1, N+1, C]$ 的可学习参数，通过与原始embedding相加得到包含绝对位置信息的语义向量。 而这也就意味着图像上的每一个位置是一个固定的值、固定的形状，这看上去似乎没有什么不妥，但却存在一个可能的隐患， 那就是绝对位置编码和输入分辨率强绑定。如果训练时输入是 $224 \times 224$（196 个 patch）， 推理时换成 $384 \times 384$（576 个 patch），就会导致训练得到的位置编码和输入的图像信息对不上号，形状不对， 必须在pytorch中插值处理，会降低精度。

而Swin 的窗口注意力只在 $M \times M$ 的窗口内计算， 窗口大小固定为 $7 \times 7 = 49$ 个 token， 因此位置关系只需要描述窗口内两个 token 之间的相对距离， 而不需要知道它们在整张图中的绝对坐标。 这天然适合用相对位置编码来描述，同时也带来了更好的分辨率泛化能力。

相对位置编码的数学形式

#

注意力分数的计算公式在原始 Transformer 的基础上加入了相对位置偏置项 $B$：

其中 $B \in \mathbb{R}^{M^2 \times M^2}$ 是一个偏置矩阵， $B_{ij}$ 表示窗口内第 $i$ 个 token 和第 $j$ 个 token 之间的相对位置偏置值， 由两个 token 的相对坐标 $(\Delta h, \Delta w)$ 查表得到。

如何构建相对位置索引

#

窗口大小 $M=7$，窗口内每个 token 的坐标范围是 $[0, 6]$， 两个 token 之间的相对坐标范围是 $[-(M-1), M-1] = [-6, 6]$，共 $2M-1=13$ 个可能值。 行和列各有 13 个可能值，组合后共 $(2M-1)^2 = 169$ 种相对位置关系。

代码中预先计算好所有 token 对的相对位置索引，存为 relative_position_index：

# 生成窗口内所有 token 的坐标网格
coords_h = torch.arange(self.window_size[0])  # [0,1,2,3,4,5,6]
coords_w = torch.arange(self.window_size[1])  # [0,1,2,3,4,5,6]
coords = torch.stack(torch.meshgrid(coords_h, coords_w, indexing="ij"))  # [2, 7, 7]
coords_flatten = torch.flatten(coords, 1)  # [2, 49]

# 计算所有 token 对之间的相对坐标：[2, 49, 49]
relative_coords = coords_flatten[:, :, None] - coords_flatten[:, None, :]
relative_coords = relative_coords.permute(1, 2, 0).contiguous()  # [49, 49, 2]

# 将相对坐标从 [-6,6] 平移到 [0,12]，方便作为索引使用
relative_coords[:, :, 0] += self.window_size[0] - 1  # 行方向平移
relative_coords[:, :, 1] += self.window_size[1] - 1  # 列方向平移

# 行方向乘以 (2M-1)，将二维索引展平为一维
relative_coords[:, :, 0] *= 2 * self.window_size[1] - 1
self.register_buffer("relative_position_index", relative_coords.sum(-1))  # [49, 49]

以两个 token 坐标 $(2, 3)$ 和 $(5, 1)$ 为例，计算其一维索引：

即这对 token 的相对位置偏置从 relative_position_bias_table 的第 47 行取出。

位置偏置表的查表过程

#

relative_position_bias_table 是一个形状为 $[(2M-1)^2,\ \text{num\_heads}]= [169, \text{num\_heads}]$ 的可学习参数， 训练时和模型其他参数一起更新：

self.relative_position_bias_table = nn.Parameter(
    torch.zeros((2 * self.window_size[0] - 1) * (2 * self.window_size[1] - 1), num_heads)
)  # [169, num_heads]
nn.init.trunc_normal_(self.relative_position_bias_table, std=0.02)

在前向传播中，用预计算好的 relative_position_index 查表，得到偏置矩阵 $B$， 加到注意力分数上：

# 查表：[49*49] → [49, 49, num_heads] → [num_heads, 49, 49]
rpb = self.relative_position_bias_table[self.relative_position_index.view(-1)]
rpb = rpb.view(self.window_size[0] * self.window_size[1],
               self.window_size[0] * self.window_size[1], -1).permute(2, 0, 1)

# 加到注意力分数上，unsqueeze(0) 对应 batch 维度
attn = attn + rpb.unsqueeze(0)  # [B*nW, num_heads, 49, 49]

相对位置编码的优势

#

相比绝对位置编码，相对位置编码有两个明显的优势：

泛化性更强：编码的是 token 之间的相对关系而非绝对坐标， 窗口大小固定为 $7 \times 7$，无论输入图像分辨率如何变化， 窗口内的相对位置关系始终只有 169 种，位置偏置表无需做任何修改。

每个注意力头独立学习：relative_position_bias_table 的第二维是 num_heads， 每个头拥有自己独立的位置偏置，可以学到不同的空间感知模式， 有的头可能更关注水平方向的相邻关系，有的头更关注垂直方向， 这与多头注意力"让不同头关注不同特征"的初衷不谋而合。

总结

#

到这里我们基本介绍完了 Swin Transformer 的算法原理。用简单的话来概括：

Swin 的核心改动是将 ViT 中的全局多头注意力替换为 W-MSA 和 SW-MSA 交替串联的窗口注意力机制， 将注意力的计算复杂度从 $O(N^2)$ 降低到 $O(N)$，从根本上解决了 ViT 处理高分辨率图像时的计算瓶颈。

由此衍生出了独特的多 Stage 层级结构——每个 Stage 通过 Patch Merging 完成下采样， 分辨率逐级减半、通道数逐级翻倍，构建出类似 CNN 中 FPN 的多尺度特征金字塔。 这一设计让 Swin 天然适配检测、分割等需要多尺度感知的视觉任务， 而这恰恰是原始 ViT 的短板所在，可谓一举两得。

此外，Swin 还做了两处细节改进： 用相对位置编码替换了 ViT 的绝对位置编码，使模型对不同输入分辨率的泛化能力更强， 每个注意力头也能独立学习不同的空间感知模式； 引入了 DropPath 随机深度正则化，随机跳过整个残差分支而非单个神经元， 训练稳定性和模型的泛化能力都得到了进一步提升。

这些改进共同造就了 Swin Transformer 在 COCO 等视觉基准上的统治级表现， 也使它成为了此后众多视觉大模型的标准骨干选择。

常见问题 Q&A

#

Q：Swin-Tiny、Swin-Small、Swin-Base 三个变体的核心区别是什么？

A：主要差异在两个地方——embed_dim 和 depths：

Tiny 和 Small 的通道数相同，区别只在 Stage 3 的深度（6 vs 18）； Base 在此基础上把基础通道数从 96 提升到 128，四个 Stage 的通道数变为 128/256/512/1024， 整体参数量和计算量都有显著提升，适合对精度要求更高的场景。

Q：Swin 处理不同分辨率的输入时会有问题吗？

A：基本没有问题，代码对此做了专门处理。 当输入分辨率不能被窗口大小整除时，SwinTransformerBlock 的 forward 会自动 padding：

pad_b = (ws - H % ws) % ws
pad_r = (ws - W % ws) % ws
if pad_b > 0 or pad_r > 0:
    x = F.pad(x, (0, 0, 0, pad_r, 0, pad_b))

计算完注意力后再裁剪掉补的部分，对结果没有影响。 相对位置编码只描述窗口内的相对关系，也不依赖输入分辨率， 所以 Swin 在处理任意分辨率输入时比 ViT 更加灵活。

Q：Swin 既然已经有了层级结构，为什么还需要 FPN，直接用四个 Stage 的输出不行吗？

A：直接用四个 Stage 的输出做多尺度检测是可以的，这叫做简单特征金字塔（Simple FPN）。 但标准 FPN 的价值在于自顶向下的特征融合—— 用高层的语义信息增强低层的细节信息，让 p2 这样的浅层特征图也具备足够的语义判断能力。 Swin 的各 Stage 输出之间没有跨尺度的信息流动， 接上 FPN 后浅层特征图的检测精度，尤其是对小目标的检测，会有明显提升。

Q：DropPath 是什么，和 Dropout 有什么区别？

A：DropPath 又叫随机深度（Stochastic Depth），是专门为残差网络设计的正则化手段。 Dropout 随机置零单个神经元，DropPath 随机跳过整个残差分支—— 被 drop 的 Block 直接输出输入本身（恒等映射），相当于这一层"不存在”。 在 Swin 代码中，越深的 Block 被赋予越高的 drop 概率（由 drop_path_rate 线性分配）， 训练时模型学会了在不同深度下工作，推理时所有 Block 都参与计算， 这既起到了正则化的效果，又隐式地让模型具备了一定的深度自适应能力。
